FMSの風景の作り方

自分で風景を作る

**とりあえず適当に作ってみる！**

最も簡単な風景を作ることにしましょう｡

ここをクリックして風景練習セットをダウンロードして下さい
SceneryTutorialSetBeta7.zip　　292KB

自分のお気に入りの風景写真を用意して下さい｡
なるべく上から見たもの（航空写真）が望ましいですね｡

セットの中に入っている以下の5枚のbmpファイルに、適当にその写真を貼り付けて下さい｡
全て同じ写真でもかまいません｡

はい､これで完成です！　o(^-^)o
FMSで読み込んでみて下さい。

このようにFMSの風景を作るのは難しいことではないのです｡
でもキッチリ作りたい場合は、それなりの時間はかかります｡
これは機体製作でも同じことですよね｡

このあとはもっと細かいテクニックを説明していくことにしましょう｡

**風景を作る方法**

まず、自分の作りたい風景の名前を付けて下さい｡
今回はTestという名前で説明します｡

練習セット中のファイル名のaaaaaをTestに変えます｡


Test.scn

Test.scnをメモ帳などで開き、中のaaaaaをTestに変えてください｡

SKY 300 5000　　TestSky
// X Y
AIRCRAFT_POSITION -170 -175 0
PILOT_POSITION -175 -180 0

3D_LANDSCAPE TestHeight

SCENE 500 250 25

QUADRANT 0 0   1 1 Test3
QUADRANT 1 0   1 1 Test4
QUADRANT 2 0   1 1 Test3
QUADRANT 3 0   1 1 Test4

QUADRANT 0 1   1 1 Test1
QUADRANT 1 1   1 1 Test2r
QUADRANT 2 1   1 1 Test1
QUADRANT 3 1   1 1 Test2

QUADRANT 0 2   1 1 Test3
QUADRANT 1 2   1 1 Test4
QUADRANT 2 2   1 1 Test3
QUADRANT 3 2   1 1 Test4

QUADRANT 0 3   1 1 Test1
QUADRANT 1 3   1 1 Test2
QUADRANT 2 3   1 1 Test1
QUADRANT 3 3   1 1 Test2

DIM3
QUADS

END

これで準備は整いました｡

風景に使う写真を用意して下さい｡
インターネットで航空写真を探してみるのも良いと思います。
その場合は撮影者にメールを出して許可をもらって下さい｡

その写真を元に正方形のマップを作ります。
サイズは出来れば1024X1024位欲しいですが､512X512でもかまいません｡
大きさが足りないときは繰り返し並べて合成すると良いでしょう｡

それをシームレス化（並べても継ぎ目がでないように）します｡
ネットで検索してみるとワンタッチでシームレス化できるツールが見つかるかもしれません｡
http://www.google.co.jp/search?hl=ja&rlz=1C1GGLS_jaJP341JP341&q=シームレス+ツール&btnG=検索&lr=

空は256X256フルカラーのシームレスで作っています｡
scnファイルの先頭に空のファイル名を指定してあります｡
scnファイルを複数作ることで、色々な空を読み込むことが出来ます｡

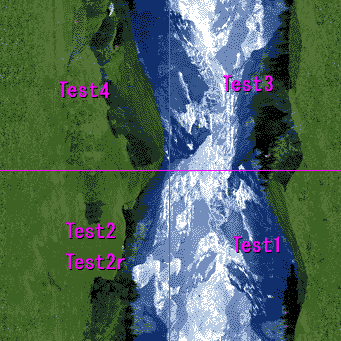

出来上がった写真を4分割します。

それぞれ
と名前を付けて256X256サイズの256色で保存して下さい｡

そして、左下の絵をもう一回
と名前を付けて512X512のフルカラーで保存して下さい｡
これが飛行場が描かれる部分です｡
つまり近くの地面だけは高解像度にします。

Test2r.bmpに飛行場を描いて下さい｡
水上機のために湖を描くのも良いアイディアですね｡
飛行場の位置はscnファイルを使って指定できるため、どこでもかまいません｡

描いたあと、出来れば256色に減色して保存してください。

FMSで読み込んだときの画像配置はこのようになります。

Test1	Test2	Test1	Test2
Test3	Test4	Test3	Test4
Test1	滑走路付き Test2r	Test1	Test2
Test3	Test4	Test3	Test4

ひとコマの1辺はFMS内で250mらしいです。

地面の起伏用のグレースケール画像***Height.bmpは
白い方が低く平地になり、黒い方が高く山になります。

説明のためにこんなのを書いてみました。(笑)

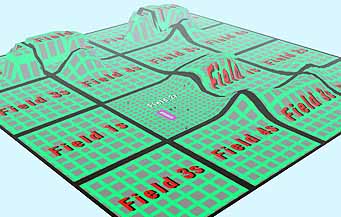

FMSで読み込むとこのようになります。
（起伏を分かり易くするため格子状の地面にしてあります）

ぼかした所はなだらかに、クッキリ書くと急な崖になります。
鼻の部分はグラデーションにしたので、坂になっている事に注目して下さい。

グレースケール画像を作る場合、滑走路付近は平らにする事が必要です。

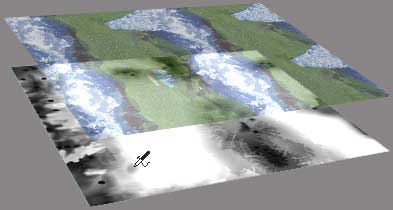

レイヤー機能があるペイントソフトを使うと、起伏を写真にピッタリ合わせて描くことが出来ます｡
上のレイヤーに順番通り画像を並べたものを用意し､半透明にして描いていきます｡

エアブラシで黒を乗せたあとは指先ツールで伸ばしていくと、いい感じになります｡
出来上がったら256色に減色して保存して下さい。

パイロットと機体の位置を調整するために、
scnファイルをテキストエディタ（メモ帳など）で開いて下さい｡
XとYに大体の位置を入れて下さい｡

SKY 300 5000　　TestSky
// 　 X　　Y
AIRCRAFT_POSITION -170 -175 0
PILOT_POSITION -175 -180 0

..........................
.......省略

何度かFMSで読み込んでみて微調整をします。

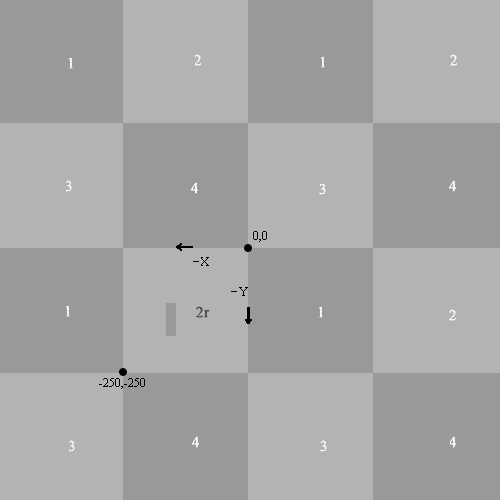

FMS上の横位置Ｘと縦位置Ｙの座標はこのようになっています｡

***風景の中にオブジェクトを置く***

geoファイルで作ったオブジェクトをシーンの中に出現させることが出来ます｡

メタセコイヤで簡単なモデルを作ります｡
風景に入れるオブジェクトは、とてもシンプルに作らなければなりません｡
いくつかのボックスと平面を組み合わせて、オブジェクトを作って下さい｡
球形や円柱は沢山のポリゴンを使いますので､あまり沢山置けません｡
これは多分FMS自体の許容量が小さいためだと思います｡

　
注意！
▲三角形を作らないで下さい｡
scnファイル内に”TRIANGLES”と記述されているとエラーになってしまいます｡
限りなく三角形に近い四角形なら大丈夫です｡

使うファイルは先頭の名前をすべてそろえるようにお願いします。

Test_Readme.txt

バラバラに付けてしまうと、
Landscapeフォルダには大量のファイルが入っているので、
もし不具合がおきて後で削除しなくてはならなくなった時に、
その風景に関係があるファイルを探すことができなくなってしまいます。

風景内のモデルは、出来る限りポリゴンを少なくし、表示の負担にならないようにして下さい｡
このモデルのテクスチャー用のBMPファイルはTestShed.bmpと名前を付けました｡
256X256サイズの256色です｡

GeoEXを使い、Xファイルからgeoファイルに変換してください｡

geoファイルをテキストエディタ（メモ帳など）で開いて、
// Rumpf1から下をコピーしてください。

//GeoEX Ver0.4 2001-07-20 Masuoka

OBJECT BODY
0
0 0 0
0 0 0
0 0
// Rumpf1
↓ここから下をコピー＿＿＿＿＿＿

CULL ON

COLOR 1.00 1.00 1.00 0 0
TEXTURE ON
QUADS
-157 53 5.000000 5.000000 5.000000
-159 119 5.000000 5.000000 -0.023250
-19 122 -5.000000 5.000000 -0.023250
-17 56 -5.000000 5.000000 5.000000

-158 119 5.000000 -5.000000 -0.023250
-157 53 5.000000 -5.000000 5.000000
-17 54 -5.000000 -5.000000 5.000000
-18 120 -5.000000 -5.000000 -0.023250

-86 -4 -5.000000 0.000000 9.360450
-88 119 -5.000000 0.000000 -0.023250
-18 120 -5.000000 -5.000000 -0.023250
-17 54 -5.000000 -5.000000 5.000000

・・・・・・・・・・・省略

＿＿＿＿＿＿＿＿＿＿＿＿＿＿
↑ここまで

// Tragfl臘hen 1

// Tragfl臘hen 2

// Henruder

// Seitenruder

END

scnファイルをテキストエディタで開いて、データを張り付けて下さい｡
TEXTURE ONはTEXTURE TestShedと、そのモデルのbmpファイルに変えて下さい｡

それから､位置を指定するためにモデルデータの前に
POSITION X Y 高さ
を記入する必要があります｡

注意！
値はすべて整数で入れてください。
小数点を入れると外国のコンピュータでエラーになるようです。

SKY 300 5000　　TestSky
// X Y
AIRCRAFT_POSITION -170 -175 0
PILOT_POSITION -175 -180 0

3D_LANDSCAPE TestHeight

SCENE 500 250 25

QUADRANT 0 0   1 1 Test3
QUADRANT 1 0   1 1 Test4
QUADRANT 2 0   1 1 Test3
QUADRANT 3 0   1 1 Test4

QUADRANT 0 1   1 1 Test1
QUADRANT 1 1   1 1 Test2r
QUADRANT 2 1   1 1 Test1
QUADRANT 3 1   1 1 Test2

QUADRANT 0 2   1 1 Test3
QUADRANT 1 2   1 1 Test4
QUADRANT 2 2   1 1 Test3
QUADRANT 3 2   1 1 Test4

QUADRANT 0 3   1 1 Test1
QUADRANT 1 3   1 1 Test2
QUADRANT 2 3   1 1 Test1
QUADRANT 3 3   1 1 Test2

DIM3
QUADS

X Y 高さ
POSITION -150 -153 3　　←このように記入する

CULL ON

COLOR 1.00 1.00 1.00 0 0
TEXTURE TestShed　　 ←bmpファイル名に変える
QUADS
-157 53 5.000000 5.000000 5.000000
-159 119 5.000000 5.000000 -0.023250
-19 122 -5.000000 5.000000 -0.023250
-17 56 -5.000000 5.000000 5.000000

-158 119 5.000000 -5.000000 -0.023250
-157 53 5.000000 -5.000000 5.000000
-17 54 -5.000000 -5.000000 5.000000
-18 120 -5.000000 -5.000000 -0.023250

-86 -4 -5.000000 0.000000 9.360450
-88 119 -5.000000 0.000000 -0.023250
-18 120 -5.000000 -5.000000 -0.023250
-17 54 -5.000000 -5.000000 5.000000

・・・・・・・・・・・省略

// Tragfl臘hen 1

// Tragfl臘hen 2

// Henruder

// Seitenruder

END

テクスチャーマップの一部を透明にしたい場合は､
透明にしたい部分を完全な黒で塗りつぶして下さい｡

このbmpファイルはTestTree.bmpという名前にしました｡
256X256サイズの256色で保存します｡

モデルデータのBMPファイル指定のあとにTRANSPARENTと書き入れると、
黒い所が透明になります｡

・・・・・・・・・・・省略・・・
・・・・・・・・・・・

TEXTURE TestTree TRANSPARENT
POSITION -100 -100 2.4
256 256 -3 0 0
0 256 3 0 0
0 0 3 0 6
256 0 -3 0 6
256 0 -3 0 6
・・・・・・・・・・・
・・・・・・・・・・・省略・・・

FMSで読み込むとこのようになります｡

この方法で写真の人物を登場させることもできます｡

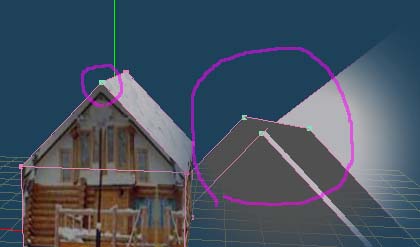

オブジェクトの下には影を書き入れると、更に現実感が出ます｡
（最近発見しました｡これはおすすめです！）

***さあ､やってみよう！***
最初は上手くいかなくても、諦めないでチャレンジしてみて下さい｡
自分が作ったフィールドで、思う存分ラジコンを飛ばすのはとても面白いですよ！

所属するクラブの飛行場の風景を、そっくりに作ってみるのもいいと思います｡
ギャラリーも本物のクラブ員の写真を使って、うけをねらうのも楽しいですね｡

出来上がったら是非私にも見せて下さいね！　o(^-^)o

NEW!
シミュレータHELI-X用のフォトフィールドをFMSで使う方法
63歳さん情報どうもありがとうございます

*.scnファイルの変更が必要ですが、シミュレータHELI-X用のフォトフィールドが
FMSで使用出来ます。

K&Sさんで紹介されているフォトフィールドの一部は、おそらく下記サイトで紹介
されているHELI-X用のフォトフィールドではないでしょうか。
ここで紹介されているフォトフィールドはHELI-X用ですが、別途FMS用の*.scn
ファイルも用意されています。
ファイルにフォーマット変換する必要があります。

http://www.szenerien.de/FMS-Szenerien/index.htm

また下記サイトには大量のHELI-X用のフォトフィールドが紹介されています。
（現在72フォトフィールドが掲載されています。）

http://www.szenerien.de/Heli-X-Szenerien_03/index1.html

試しに一つ使用してみましたが上手くいきましたので、変更の方法を
書いてみたいと思います。
少々長くなりますがご勘弁を。

１）下記サイトにアクセスし、下の方にあるページ切り換えで２ページ目の
　　フォトフィールドに移動して下さい。

　　試したファイルがたまたま２ページ目だっただけですので、他のページの
　　ファイルも同じように変更して下さい。

　　http://www.szenerien.de/Heli-X-Szenerien_03/index1.html

　　一番上の段の真ん中の"Ahrensburger_Schlosswiese"フォトフィールドを
　　ダウンロードして下さい。

２）このファイルを解凍すると、下記10個のファイルが登録されています。

　　Ahrensburger_Schlosswiese.exe　　　　→　使用しない
　　Ahrensburger_Schlosswiese.xml　　　　→　使用しない

　　Ahrensburger_Schlosswiese_back.jpg　　→　BMPファイルに変換
　　Ahrensburger_Schlosswiese_bottom.jpg　→　BMPファイルに変換
　　Ahrensburger_Schlosswiese_front.jpg　→　BMPファイルに変換
　　Ahrensburger_Schlosswiese_left.jpg　　→　BMPファイルに変換
　　Ahrensburger_Schlosswiese_right.jpg　→　BMPファイルに変換
　　Ahrensburger_Schlosswiese_top.jpg　　→　BMPファイルに変換

　　EULA.txt　　　　　　　　　　　　　　→　使用しない

　　preview.jpg　→　ファイル名を"Ahrensburger_Schlosswiese_prv.jpg"に変更

　　フィールドファイルは*.jpgファイルになっていますので、Photoshop等の
　　ソフトで全て*.bmpファイルにフォーマット変換して下さい。
　　私はWindows標準の24ビットカラーに変換しています。

３）ベースになる*.scnファイルを用意します。
　　K&Sさん又は下記サイトの*.scnファイルをどれか一つ用意して下さい。
　　私は下記サイトの"Aero-Club Bad Oldesloe.scn"をベースにしました。

　　http://www.szenerien.de/FMS-Szenerien/index.htm

４）ベースになる*.scnファイルには下記の６ヶ所で使用するフィールド
　　ファイルを指定する所がありますので、???の所を使用するフィールド名に
　　置き換えてください。
　　この例では???を"Ahrensburger_Schlosswiese"に置き換えます。
　　もちろん*.scnのファイル名も"Ahrensburger_Schlosswiese.scn"に
　　変更します。

　　TEXTURE ???_left　→　TEXTURE Ahrensburger_Schlosswiese_left

　　TEXTURE ???_back　→　TEXTURE Ahrensburger_Schlosswiese_back

　　TEXTURE ???_right　→　TEXTURE Ahrensburger_Schlosswiese_right

　　TEXTURE ???_front　→　TEXTURE Ahrensburger_Schlosswiese_front

　　TEXTURE ???_top　　→　TEXTURE Ahrensburger_Schlosswiese_top

　　TEXTURE ???_bottom　→　TEXTURE Ahrensburger_Schlosswiese_bottom

５）ここまでの変更で出来たファイルをLandscapeフォルダに入れます。
　　一応フォトフィールドが表示されると思います。
　　後は飛行機のポジション、飛行機の向き（これが一番手強い）、
　　パイロットの視点を変更する訳ですが、変更ルールが良くわかりません。
　　私は試行錯誤でかなり手こずりました。

Windows自体はファイル名にスペースは許されますが、*.scnファイルの
TEXTURE指定ではスペースが有ると読み込みエラーになりますので、
名前の加工が必要です。

悪いファイル名の例：エラーになる。
　　TEXTURE　ABC DEF GHI_front.bmp

良いファイル名の例：正常読み込み。
　　TEXTURE　ABC-DEF-GHI_front.bmp

注意：つなぎにアンダーバー "_" は使用しないで下さい。
　　　_front、_back、_left、_right、_top、_bottom のように
　　　予約語と紛らわしいので。

追加：FMSの場合*.parファイル、*.scnファイル共に、データとデータの区切りは
　　　スペースを使用しています。
　　　TEXTUREセクションのフォーマットは、良い例で見ると下記の通りで
　　　なければなりません。

　　　TEXTURE ABC-DEF-GHI_front.bmp
　　　254.9 254.9 1000 1000 -1000
　　　254.9 0.1 1000 1000 1000
　　　0.1 0.1 -1000 1000 1000
　　　0.1 254.9 -1000 1000 -1000

　　　従って悪い方の例で見ると文字列"ABC"を読み込んだ後、文字列"DEF"を
　　　数値とみなして変換するためフローティングエラーになってしまいます。

　　　良い例の方は文字列"ABC-DEF-GHI_front.bmp"を読み込んだ後、
　　　文字列"254.9"を読み込んで数値変換するためエラーになりません。

パノラマ・フォトフィールドについて
栗田さん情報どうもありがとうございます

FMSはDirectXのグラフィックス機能の1つ、CubicVRの考え方が導入されているので、
正確な360度写真さえ用意できれば、あとの作業は各種アプリを使ってパソコンで加工できます。
加工の練習だけあれば、
インターネット上で公開されているDL可能な360度写真データを入手しても可能です。
手順の概略を以下に掲載しておきますが、詳細についての質問はご遠慮下さい。
この掲示板で解説するのは難しいので。

「VR360写真」ついては、私のRCFSのブログにいくつかエントリーしてあります。
参考にしてください。
http://ysfc.weblogs.jp/rcfs/vr360photo/index.html

FMS用フォトシナリーの製作方法

■撮影機材
・デジカメ　＋　魚眼レンズ
・三脚（パイロットの目の高さに合わせる）
・使用するデジカメレンズの「レンズ内焦点中心：ノーダルポイント」を調べておく

■撮影方法
・ノーダルポイントを中心に回転できるようセット
・三脚の高さをパイロットの目の高さに合わせる：　　　　FMSの場合170cm
・90度ずつ4枚撮影する
・絞りはAUTOではなく、必ず固定で撮影

■データの加工
・撮影した写真データをパソコンへ
・撮影した画像を正方形にトリミング
・「fish4cube」に4枚の画像を読み込む
・円の中心／外周を合わせる
・モードをパッチングに変え、各接続部分を合わせる
・保存はMixed、Separate、Cubic VRにチェックマーク
・6枚の画像とCubic VRができあがる

・「Cubic Converter」に6枚の画像、またはCubic VRを読み込み
　Equirectangular ImageにConvertして保存する
・こうして1枚につながった画像を使い、写り込んでいる足元の三脚などを消す加工をする
・サークルに文字を入れる／色合わせ
・ここまでの作業はレイヤーで分けて行い、最後に合成してJPEGで保存
・できたファイルをCubic Converterに読み込み、Cubic VRにConvertして確認
・OKであればSave asで「Folder of Cube Faces」を選んで保存する
　するとまた6枚の画像に分解されるので、各画像のタイトルをFMS用のファイル名に変更する。

■FMSへの準備
・オリジナルのドイツ語？　または　英語
　devant.bmp　　　　　：正面　　　　　　　：front.bmp
　droite.bmp　　　　　　：右　　　　　　　　：right.bmp
　derriere.bmp　　　　　：後ろ　　　　　　：back.bmp
　gauche.bmp　　　　　：左　　　　　　　　：left.bmp
　haut.bmp　　　　　　　：上　　　　　　　　：ceiling.bmp
　sol.bmp　　　　　　　　：下　　　　　　　　：floor.bmp

・名前を変えた6つのファイルをFMS用のセットファイルと共に１つのフォルダに入れる
・このファイルをWindowsマシンにもっていき減色作業を行う
・減色したファイルを圧縮して配信用に使う

フォトフィールドの作り方

JOYAさんのサイトに詳しく書いてあります。

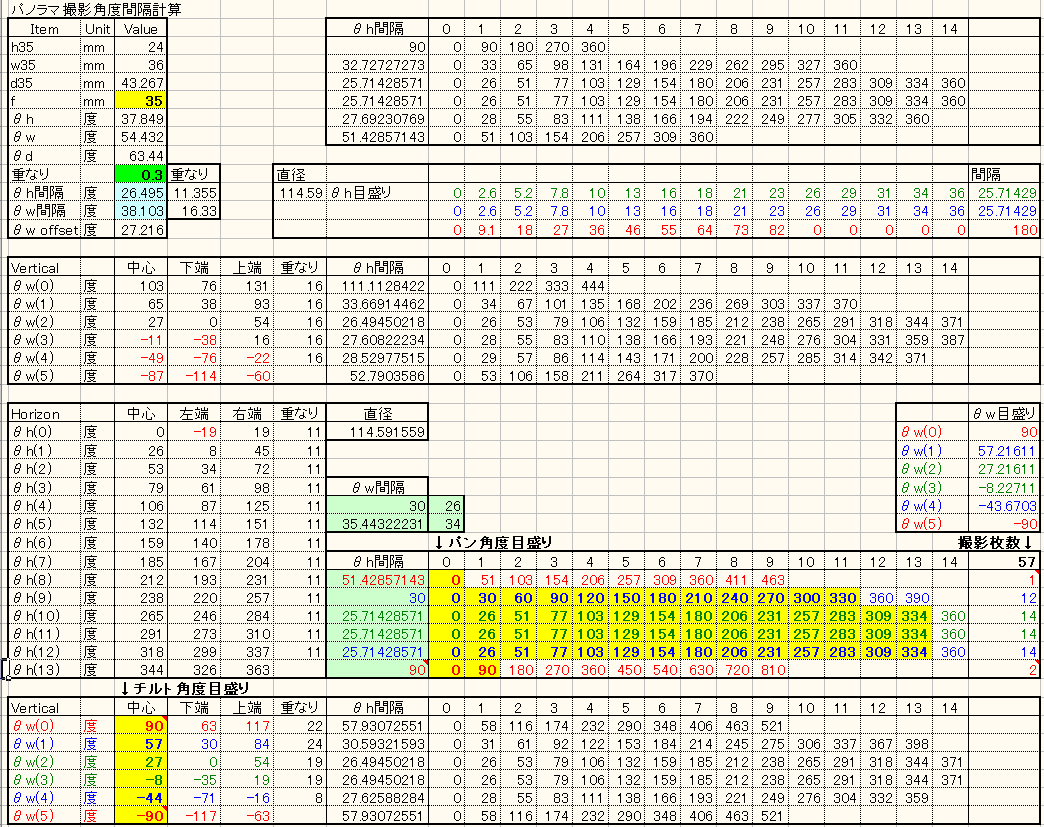

パノラマ撮影角度間隔計算表
クリックすると新しいウインドウで開きます。

NEW!
パノラマ合成チュートリアル

桝岡さんが書いてくれたパノラマ合成チュートリアルはこちらです。
