ぷちトレーナーのコンセプト

ぷちトレーナーは、まったくRCの経験が無い小学校低学年の子供にポンと渡して
「これで遊んでおいで。」と安心して言えるような紙飛行機感覚の練習機を目指して開発しました。
実際にそれが可能かどうかは議論の分かれるところでしょうが、
かなり目標に近い機体になっていると思います。

機体重量は160ｇほどでプロペラが後ろについているので、もし体に当たっても安全です。
もちろんEPP製なので、少々墜落してもほとんど壊れません。

この機体は、入門者のプレッシャーを減らすため、
あえてオモチャの延長とも思える雰囲気を与えていますが、
いわゆるトイプレーンではなく、操縦者が意のままに操れる本物の操縦性を持った練習機です。

なお、初心者のために、急降下させてもなるべくスピードが出ない設計のため、
風が強いときには風下から戻ってこれない可能性があるので飛行できません。
朝は無風の場合が多いので、早起きして日の出とともに練習することをお勧めします。

ぷ ちトレーナーは、こちらから購入できます Atorie_m_m

スペック

試作初号機

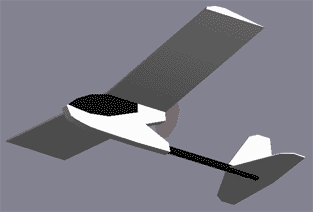

最初のアイディアスケッチ（3Dモデリング）

ノーズから墜落しても良いように、プッシャー式となっています。
出来るだけ軽くしたかったので、モーターは定番の50XCを使うことにしました。
ギヤダウンの方が推力を稼げるのは明らかですが、
子供が飛ばすことを考え、トラブルの原因を出来る限り排除するためにダイレクトで使用します。

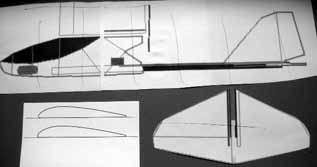

いつものように三面図を拡大コピーし、部品を切り出します。

出来る限りシンプルな構造を採用し、組み立てを容易にしようと考えてあります。

実際に切り出してみると胴体側面積があまりにも大きく、
横滑りすることによってロールをコントロールするラダー機としては、
操縦性が悪くなるのが予想されたため、胴体を細身にしてプロペラを翼の上に付けることにしました。

バッテリーはニッケル水素300mAの5〜7セルです。
超初心者用の機体なので、安全のためリポは使わないようにしました。

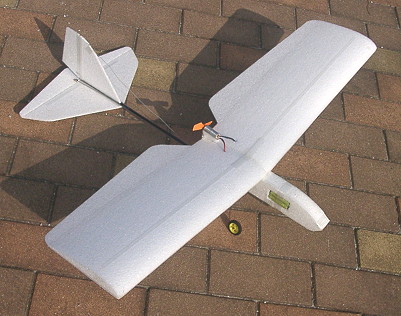

試作機バージョン1.1

早速テスト飛行してみましたが、実に良く飛びます。
ガムテープだらけでみっともないですが・・・。(笑)

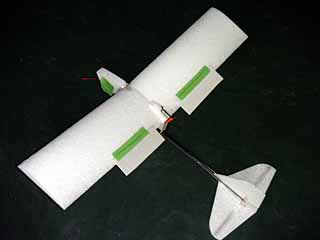

主翼中央付近に固定フラップを付けて、出来るだけスピードを落とせるようにすると同時に、
ネジリ下げ効果によって翼端失速を完全に防止しようと考えました。

飛ばすたびにデザインを変更し、各部のセッティングを煮詰めていきます。

試作機バージョン1.2　　　　　　　　　　　 　　　　　　　試作機バージョン1.3
　

フラップ形状を色々変えてテストしています。
翼端に向かって滑らかなテーパーになっていたほうが、抵抗が少なく気持ちよく飛びます。
中央付近が幅広になっているため、フラップによるネジリ下げも効果的に働いているようです。

また、尾翼をかなり大きくすることにより、見違えるほど安定感が増すことを発見しました。
やはり機体が小型になるほど、自分が考えるよりもずっと大きな尾翼を与えるのが正解のようです。

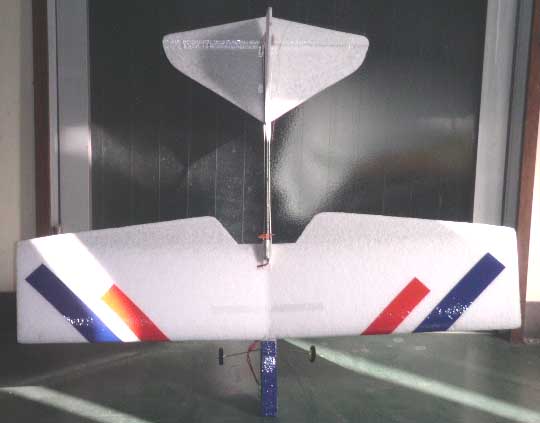

デルタ形状の水平尾翼にも理由があります。
補強を最小限にして、飛行中なるべくネジレないようにするために、
補強とカーボンパイプを最短距離で三角形に結んだ形です。

また、エレベーターは補強無しで充分なネジレ剛性を与えるために、
ホーン部分から滑らかな強度勾配をつけるようなテーパー状になっています。

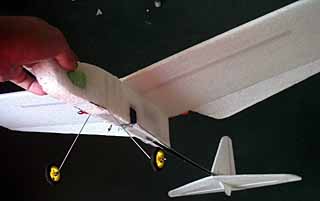

6セル300mAhニッケル水素を積むために、機首を少し伸ばしました。
両サイドに貼り付けていたメカも、すべて埋め込み
抵抗を減らした結果、大変良く滑空するようになりました。
もちろん、抵抗を減らすのは上昇力や飛行時間の点でもプラスになります。

ラダー機にとって命ともいえる上反角は、数多くのテスト飛行の後決定しました。
非常に良い操縦レスポンスと安定性を両立しています。

初心者用のノーマル翼型。　これにフラップが付きます。

グライダーとしても楽しめる低抵抗の翼型。　（S4083 ベース）
フラップなし。

試作機バージョン1.4
　

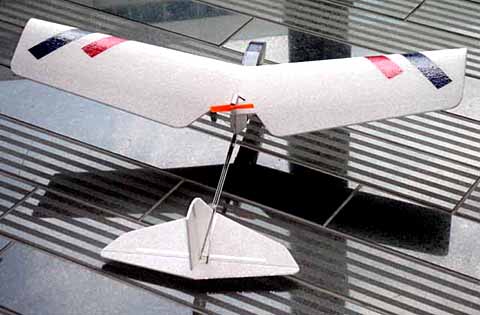

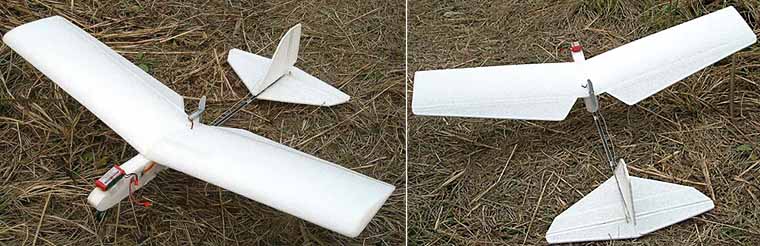

S4083ベースの翼型で、翼端上反角仕様をテストしました。
空気抵抗が大幅に少なくなり、滑空性能が飛躍的にアップしました。
まるでハンドランチグライダーそのものです。

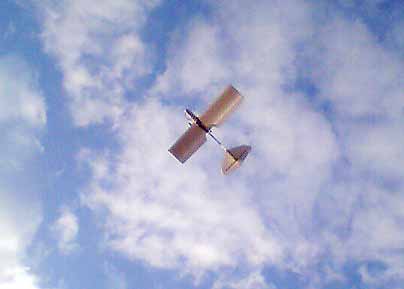

あまりにも滑空性能が良いので、
しばらくの間モーターを止めて土手ソアリングを楽しみました。

この機体ならば、サーマルを捕らえて上昇させることも出来るでしょう。
翼端上反角は操縦性もアップし、さらに小回りがきくようになりました。

しかぁーし、操縦が難しくなりました・・・。(^_^;)
（と言っても経験者にとっては全然簡単なんですけど）

ダイブさせると今までの二倍のスピードで突っ込んできますし、ピッチコントロールもピーキーになりました。
これは、入門者のための練習機にとって致命的です。

やはり、初心者のためには以前使っていた厚めの翼型の方が良いようですね。
経験者の方には、グライダー翼型も大変楽しいです。

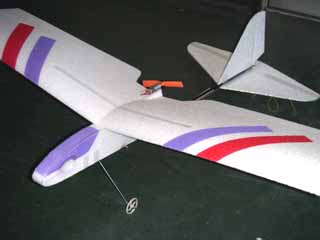

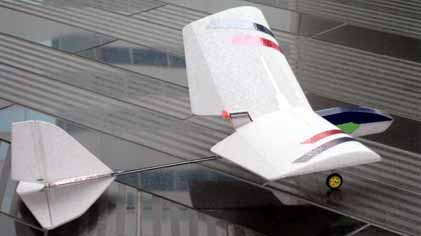

EPPにくっ付くフイルム京商ライトコートでカラーリングしてみました。
工作の初心者でも簡単に出来るように、
非常にシンプルで効果的なグラフィックデザインを心がけました。

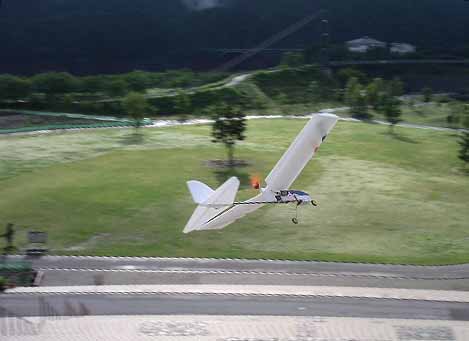

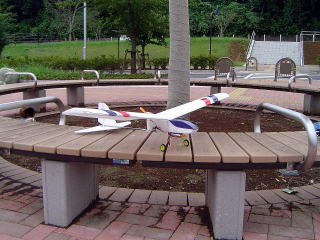

この機体は操縦性が良いためかもしれませんが、飛ばしていて非常に楽しいです。
また、この大きさの機体としては、トップクラスの安定感と操縦性を持っていると思います。

10ｍ四方で8の字を描いたり、車の屋根に着陸するのも簡単に出来ます。
飛行速度もユックリでプロペラが後ろにありますから、だれでも簡単にハンドキャッチできます。

基本的には、重心が後ろ気味の機体を、
大きな尾翼で安定させてユックリ飛ばすセッティングです。
重心を前にするとピッチ方向の自立安定が良くなりますが、スローフライトが犠牲になります。
フラップの有無を含めて、どちらが良いかはユーザーがチョイスすれば良いでしょう。

翼面加重も軽く尾翼も大きいので、
多少いい加減に作ってもちゃんと飛ぶ所も初心者向きですね。

私の機体のフラップは、翼の上面を真っ直ぐ延長した角度で取り付けられていますが、
好みで取り外したり、角度を色々変えてみるのもいいかもしれません。

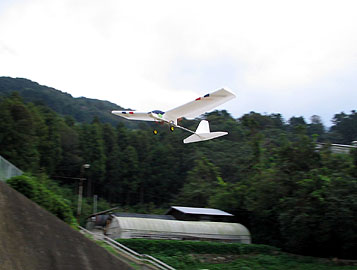

ビデオでは多少不安定に見えるかもしれませんが、
これは無理やり看板の間をスラロームさせたり、
コブラ気味に翼を失速させて飛行させようとしたりしたからです。
ただスムーズに飛んでいるだけのシーンだと、
見ている人が面白くないかなと思いまして・・・。(笑)
実際はスティックから手を放せば、どこまでも安定して飛行します。

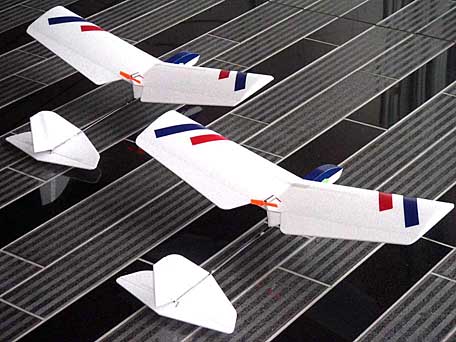

ユーザーモニターのため配布された試作機たち

解説ページはこちら
http://papafoxtrot.hp.infoseek.co.jp/construction.html/poyo.html/poyo_manual.html
(開発中で公開できない機体だったため、皆さんは違う名前で呼び あっています)

ぷちトレーナーは予想以上に良い機体になりました。
色々な人に飛ばしてもらいましたが、非常に好評でした。

この機体の飛行フィーリングは、ベテランをも夢中にさせる不思議な魅力を持っています。
アクロバットなんか出来なくても、ただ飛ばしているだけで楽しいんです。
人に貸すと送信機を返してくれなくなります。　(笑)

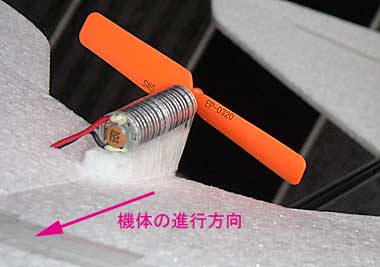

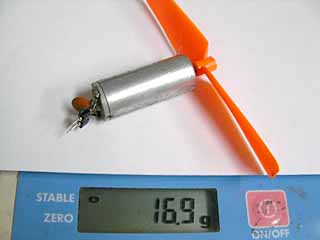

プロペラは50XCに付いてくる純正を使います。

50XCの他にも、多種多様なモーターが使えます。
グラステープで取り付けているだけなので交換も簡単です。

7.2V用130モーターで の飛行
　
　　
パワーはありますが、かなり重さを感じますし、それなりに電力も必要です。
50XCの方がこの機体に合っていると思います。

自作CDブラシレスモーター での飛行

やはりブラシレスは段違いに性能が良いですね。
静かでパワーもあり、長時間フルスロットルにしてもオーバーヒートの心配もありません。
　安心感がまるで違います。
これは0.35mmの25ターンで巻きましたが、突き詰めるともっと良い巻き方があるでしょう。

バッテリー

バッテリーも色々なものが積めますが、

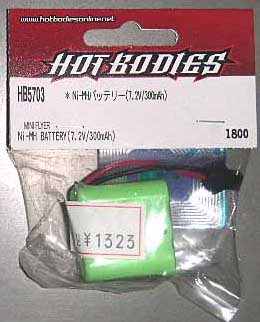

ユニオン、HPI、京商などの300mAhニッケル水素バッテリーが
パンチがありますのでお勧めです。

8.4V-300mAh 　ハイパワー
7.2V-300mAh　　標準　　　
6V-300mAh　　インドア

もちろんリチウムポリマーも使えます。
翼面加重にはかなり余裕がありますので、1200mAhを搭載しても問題なく飛ぶでしょう。

飛行時間

50XCモーターと7.2V-300mAhの標準仕様で、
時々フルスロットルにする程度の飛行をした場合、平均飛行時間は約15分です。

ある日、50XCモーター+8.4V-300mAhのニッケル水素で
飛行時間をどのくらい延ばせるのかチャレンジしたことがありますが、
その時は驚くことに24分3秒も飛んでいました。　(^_^;)
ちなみに、モーターはスローで回しっぱなしです。
1200mAhのリポだといったい何分飛ぶのか、考えたくもありません。(笑)

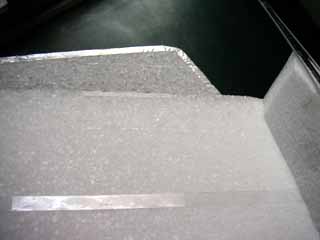

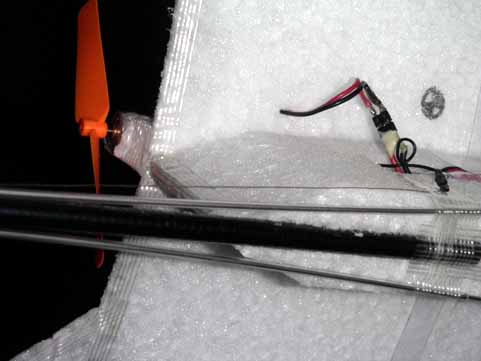

主翼はフラップを含めてグルッと一周グラステープ補強をしています。

主翼の10mm幅プラ板による補強は
オーバークオリティだったので、もう少し細くする予定です。

この頃は、ユニオンの7セルを1セル抜いて7.2Vにして飛ばしていました。
これはHPI(456MB)ミニフライヤーのバッテリーと同等だと思います。

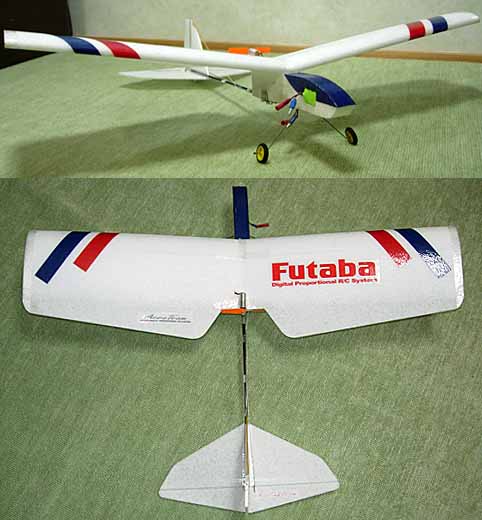

試作機バージョン2
キット化に向けて、ある所で作ってもらった試作機です。

この機体は、どういうわけか上反角が少なめに設計変更されていたため、
ラダーを切っても非常に向きが変わりにくく、
運動性と操縦性に問題がありましたので、後で上反角を元通りに修正しました。

主翼と水平尾翼の補強として、0.5mm塩ビ板を上下に貼りました。
尾ソリは、リンケージで余ったピアノ線を付けています。

垂直尾翼は0.2mmPPシートをカーボンパイプにぐるっと回して両面に接着し、
垂直尾翼の補強とカーボンパイプとの接着補強を兼ねています。

4.4ｇサーボを使用してみました。
胴体下面のグラステープはとても大事です。　これが無いと墜落時にすぐ裂けます。

最適なダウンスラストはプロペラの径によって変わるようです。
大きく付けすぎると推力が無駄になります。

また、プロペラ後流が垂直尾翼に当たる加減で、真っ直ぐ滑走するかどうかが決まるようです。

重心位置はいろいろ試してみましたが、
RC経験が無い入門者には前縁から50mmが良く、経験者には70mmが良いようです。

50mmの場合は前重心でエレベーターがマイルドになるため
入門者にありがちなピッチングが抑えられます。
しかし、浮きが少し悪くなり、スピードも出がちになります。

70mmの場合は浮きが良くなりグライダーのように飛ばすことが出来ますし、
かなりのスローフライトが出来ますが、エレベーターは多少敏感になります。

最終確認のため、組み立てキットの試作版を送ってもらって組み立てたものです。

私の機体よりカクカクした感じだったので、カットラインを丸くするように変更をお願いしました。
胴体幅の微調整と、上反角の微調整も行いました。

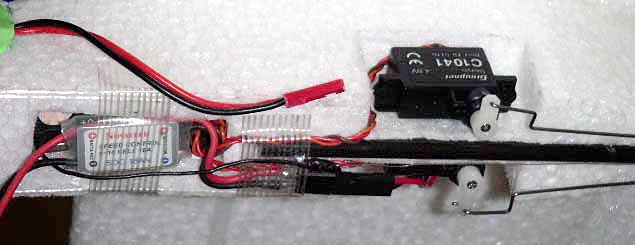

受信機とアンプを胴体底面に内蔵することにしました。

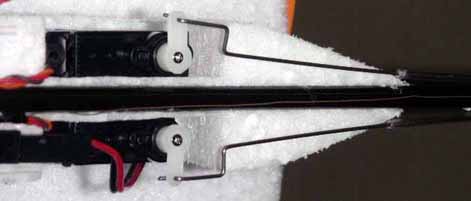

また、サーボの搭載方法と位置を改良し、側面で取り付けるようにしたので、
6g以下のあらゆるサーボが簡単に搭載できるようになりました。

Graupner（GWS）6ｇサーボを使用する場合。

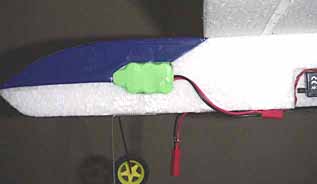

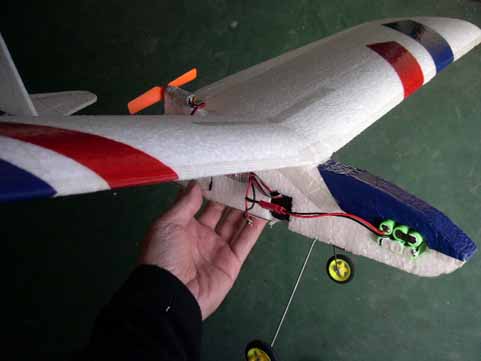

8.4V-300mAh仕様の場合のバッテリー搭載位置。
パワーはあるのですが、フルスロットルでモーターが過熱しやすいので注意が必要です。

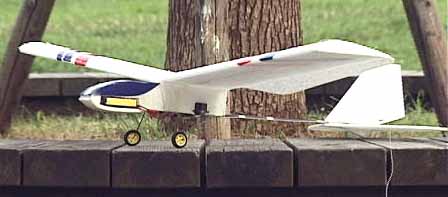

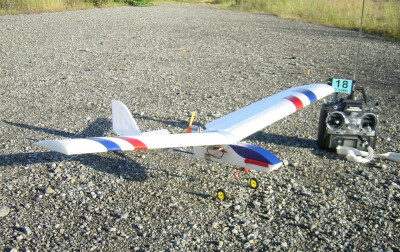

ぷちトレーナーのキット化に向けた最終段階の試作機です。
各部のアール処理など、細かい部分にまでこだわってデザインを煮詰めました。

このまま市販する予定です。
この機体の組み立てシーンを写真撮影し、説明書を作りました。

ラダー機にとって上反角は非常に重要ですから、必ず説明書の指示通りに合わせてください。
何度もテスト飛行して決定した角度です。
少なすぎると極端に向きが変わりにくくなり、非常に飛ばしにくくなります。

サーボを入れる部分はWAYPOINT W-038CLに合わせてあります。
各コードは、胴体をカッターで少し切って押し込んであります。

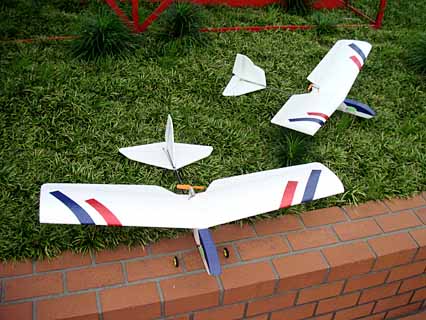

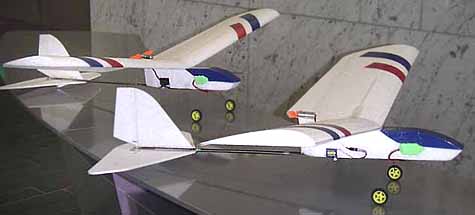

バージョン3（奥の機体）と バージョン4（手前の機体）。
尾翼のカーブやサーボなどがほんの少し異なっており、キャノピーもスマートになっています。

現在はベテランと言われる人でも、生まれて初めてラジコン飛行機を飛ばした時は、
誰でも大変な恐怖とプレッシャーを味わってきたはずです。

大切な機体が墜落して、一瞬にして木っ端微塵になるのではないかと言う不安で、
心臓はドキドキ、膝がガクガク震えながら飛ばした人は私だけではないでしょう。
実際に何度か大破しましたが･･･。(^_^;)

ぷちトレーナーのようなEPP練習機の登場で、
このような恐怖と戦いながら入門することは無くなったと言えるでしょう。

私は、この機体の斜め後ろから見た眺めが一番好きです。　o(^-^)o
出来るだけ優しい機体に見えるようなデザインを心がけました。

大きめの尾翼によるサイズを超えた安定感と、
ダイレクトでレスポンスに優れた運動性は、開発時に最もこだわった所です。

この機体は翼面加重が非常に軽いことと、フラップのネジリ下げ効果により、
低速でどんなにラフに舵を切っても翼端失速を起こすことはありません。
また、急旋回で不意に回り込んだり、スピンを起こしそうになることもありません。

ぷちトレーナーは、ちょっとした駐車場位の空き地があれば遊べますから、
普段なかなか飛行場に行けない人にもお勧めできます。
地方によっては、自分の庭で飛ばせる羨ましい人もいるかもしれませんね。(笑)

ぷちトレーナーは初心者が操縦を間違えて急降下することになっても、
出来る限りスピードが出ないように、わざと抵抗の大きな翼を採用しています。

その分浮きは良くて挙動がマイルドですが、その翼の抵抗のため、
水平飛行中はフルスロットルでもハーフスロットルでも、飛び方にそれほど差はありません。

高度の調整はエレベーターではなく、スロットルで行います。
フルスロットルとハーフスロットルの中間位にしておけば、少しずつ高度が上がっていきます。
エレベーターで無理に頭を上げようとする操作はしないでください。
抵抗が大きくなるため、まったく上昇できなくなります。

モーター保護のためにも、水平飛行では出来るだけハーフスロットルで飛ばしてください。
延々フルスロットルでの飛行を続けると、オーバーヒートにより
すぐにモーターがダメになる場合がありますので十分な注意が必要です。

また、フライトが終わったらモーターを冷やすため、
ある程度の時間休ませてから次のフライトを行ってください。

ぷちトレーナーは、ハーフスロットルで
トリムを少しだけアップ気味にして飛ばす時が、最も安定します。

もし無風ならば、上空高く上げた後に
送信機を下に置いて、のんびり飛んでいるのを眺めていてもOKです。
そして、下ろしたくなったらモーターを止めてその辺に落ちるまで待っていればいいのです。
つまり、着陸を覚えなくてもRC飛行機が飛ばせるのです！
ほとんどの場合、墜落しても壊れることはありません。

入門者にとって、これほど理想的な練習機は無いでしょう。
私は、この機体が沢山の初心者に渡ることで、
RC飛行機を操縦する楽しさを一人でも多くの人に感じてもらいたいと思っています。　o(^-^)o

ぷちトレーナーは子供にもプレッシャーを与えないように、
出来るだけ軽く、出来るだけ遅く飛ぶように作ってありますし、
安全のため垂直ダイブでもある程度以上のスピードは出ないようになっています。

風に強い機体にするためには、
スピードの出る機体を作らなければなりません。
例を言うと、QuickBladeは台風 並みの強風の中でも飛ばすことが出来ます。

つまり風に強い機体とは、ぷちトレーナーと正反対の機体と言う事になります。
翼を小さくしてもっと翼面加重を重くし、空気抵抗の少ない翼型を採用し、
ハイパワーのモーターを積むことになります。
でも、このような機体では、RCを飛ばした事の無い子供にいきなり貸せないですよね。

つまり、ぷちトレーナーのコンセプトのまま、
風に強い機体を作ることは物理的に不可能です。

しかし、「今より少しだけ風に強くする」程 度のチューニングならば、
フラップを取り外し、ブラシレスを搭載すればOKだと思います。
あと、多少前ぎみの重心にした方がいいでしょう。
これだけでもずいぶん変わると思います。

あるユーザーの方に、
「自分は小さい車に乗っているので、主翼を分解式に出来ないか」と
相談を受けました。

ぷちトレーナーの主翼は分解式にしてもまったく問題ありません。
竹串を2本刺して主翼を輪ゴムで留めればOKでしょう。
胴体が裂けないように、ワッシャー状の薄いプラ板などを
貼って補強をすると更に良いと思います。

主翼の後縁は薄いので、そのままだと輪ゴムに引っ張られて歪むと思うので、
細く切ったプラ板などを貼って補強するといいと思います。
スピコンとモーター間のコネクターは、引っ張ると容易に抜けるものを使用してください。

私がこの機体の主翼を分解式にしなかったのは、子供が操縦していて墜落した時に
「あ、壊れちゃった・・・」と思わせな いようにしたかったからです。
自分の操縦ミスのせいで主翼と胴体がバラバラになった機体を見るのは、
小さな子供には大変ショックな出来事ではないかと思ったのです。

プチトレーナーは翼面加重など飛行能力に余裕があるので、かなりの種類のモーターが使えると思いますが、
オーバーパワーで機体が暴れると飛ばしていて楽しくないので、
ブラシレスを使う場合でも、出来るだけ軽量（20g以下）でパワーの無いモーターが良いと思います。
推力は60g程度あれば飛行できます。

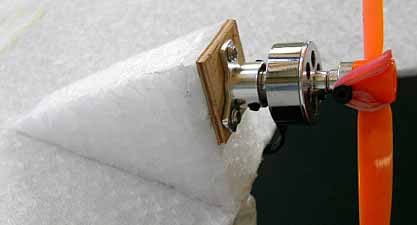

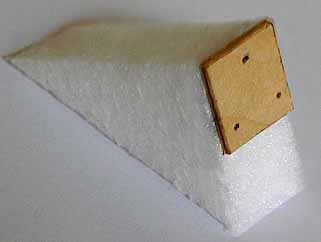

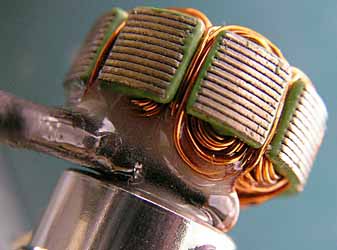

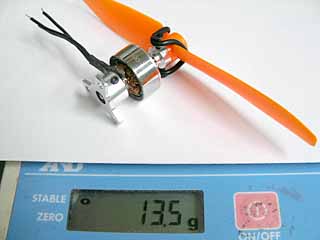

コ スモテックCT1811 Kv2000モーター コスモテックCT1811は大変軽いアウトランナーブラシレスモーターで、 マウント込みでも50XCより軽く、大き目のプロペラが使えるので効率も良く、 ぷちトレーナーのような軽量機に最適です。 主翼をカットした残りのEPPを使い、このようなマウントを作ってください。 （足りない場合はEPPを継ぎ足してもかまいません） こ の図は原寸大です ベニヤはスコッチなどで接着してください。 モーター付属のア ルミマウントの形状が写真と異なる場合があります マウントを主翼上面の後端に合わせて接着し、モーターを木ネジなどで固定します。 サイドスラストは0度でかまいません。 色々テストしましたが、この機体のように主翼の上にプロペラがある場合は、 大きなサイドスラストを付けてもほとんど挙動は変わりませんでしたので、 ラダートリムで真っ直ぐ飛ぶように調整してください。 垂直尾翼に対してラダーが少々曲がった状態で真っ直ぐ飛ぶかもしれませんが、 それで正常です。 Kv2000の場合、プロペラはGWS 4530が初心者用としてちょうど良いようです。 （プロペラの向きは、文字がある面が機首方向です） ベテランの方で、推力が不足していると感じた場合は 5030や5043を使ってみてください。 （ハーフスロットルがまだ上手に使えない初心者の方 は、必ず4530を使ってください。 5043のフルスロットルではスピードが出すぎます。） このモーターは巻線の根元が切れやすいらしいので、 私はエポキシで固めました。 す かいうぇーぶ２号さんからの情報です。 Feigao Kv4100モーター Feigao Kv4100+GWS3020+400mAh3Sで飛ばしてます。 パワフルな50XCって感じで良いですよ。 ペラが小さいので変な癖も感じませんし、ゆっくり周回 させてれば20分ほど浮いてます。 800の２Sならきっと飽きるほど 飛ばせると思います。 samu さんからの情報です。 HYPERION Z2205モーター モーター　HYPERION Z2205 34tarn アンプ　　enESC-12A (エンルート） ぺラ　　　GWS 5.0×4.3　スローフライペラ バッテリー　リポ2S880　7.4V 私もR/C初心者でぷちトレーナ機が初めてでした。 始めは50XCで飛ばしていましたが、だんだん力強く飛ばしたいと思いモーターを替えました。 ぺラが大きのでマウントを高くしモーターの取り付け角度は少し上向けにし、 後ろ重心になるのでリポを大きめにしてなるべく前に積んでます。 ぺラはいろいろ試しましたが、5043が良いと思います。 1番は音が静かな事、トルクあるので余裕がもてる、長時間飛ばせるなど良いことばかりです。 この組み合わせがベストかどうか分りませんが 初心者の私には、とても飛ばしやすくなってます。ご参考まで。 尾翼もPPテープ張りにして、 　ループ、逆ループ、背面飛行、ラダーロールもどきも(失敗も多い、笑） 　ようやく出来るようになりました。

ぷちトレーナーは50XCモーターと7.2V-300mAhニッケル水素バッテリーで
バランスするように作ってあります。

ハイパワーモーターや高性能リポを積んでフルスロットルでの飛行を楽しみたい方は、
モーターマウントを自作してモーターを高い位置に付けると、
ダウンスラストのような効果が出るため
その人の好みのフィーリングに合わせられるかもしれません。

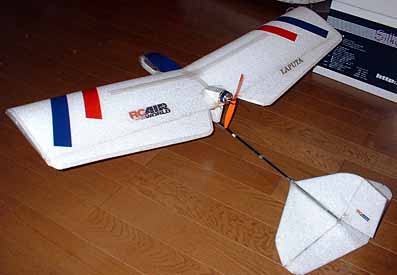

つばささんのサイトのぷちトレーナー のページ
http://www.ne.jp/asahi/h/p/puti.htm
フライトビデオもあります。

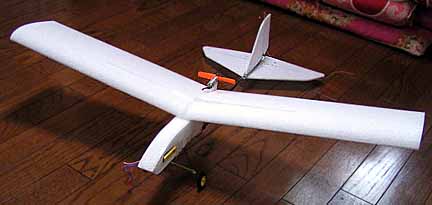

トップページはこちら

http://snowjpn.vis.ne.jp/myPlane/puchi/puchitore.htm

昨日生まれてはじめてラジコン飛行機を飛ばしました。機体は「ぷちトレーナー」です。
何度か墜落はしましたが(^^ゞ…何とか単独で離陸・旋回・着陸できるようになりました！

クラブ等に所属してベテランの方に教えていただくのが一番いいとは思うのですが、
環境的に無理なので、ラジコン飛行機は無 理かなぁ?と思っていたのですが…
「ぷちトレーナー」は凄いです！全くの素人の私でも飛ばすことができました！

ぷちトレーナーの設計者sekiaiさん！
こんなにイイ飛行機を設計＆発表していただいてありがとうございます！
これからも安全第一で練習に励みます！

Dandelionさんのサイト

Petit Trainer Additional Information for Beginner

初心者向けの補強方法など、実際にぷちトレーナーを使って入門したい人のための
大変参考になる記事があります。

僕も初飛行成功しました！！！！！
一回目はラダースッティクを倒しすぎて「どかーん！！」と墜落しましたが、無傷のまま！！
すごーいと思っているうちに、8の字飛行（←もどき）ができるようになりました。
調子に乗ってハンドキャッチをしてみると、一発で成功！
全然、緊張しませんでした。こんな素晴らしい飛行機と出会えて幸せです。
堰合さん、本当にありがとうございます！！

プーマのパクリの「クーマ」のシールを貼りました。（笑）

こんにちは！
以前、夜間飛行の話題の中で書き込みさせて頂きましました、とくです。

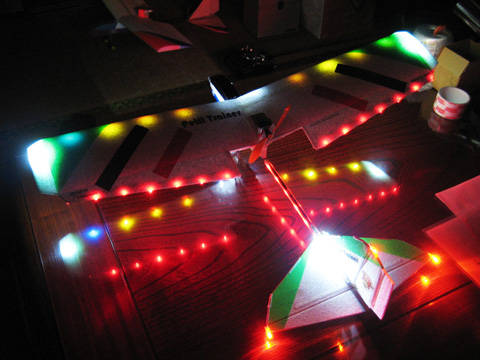

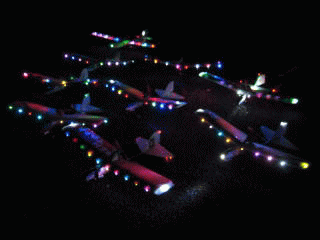

あれから、私の回りにもＬＥＤ装着のぷちトレ仲間が増えて、
みんなで機体を持ち寄り、ナイトミーティングを開催しました。

真っ暗な中でのライトアップ飛行は、昼間とは違った楽しさがあります。
これも、静かにゆっくり飛ぶ、ぷちトレだから可能な事だと思います。
ＨＰの方には動画がありますので、よろしかったら御覧ください。

と くさんのラジコン部屋

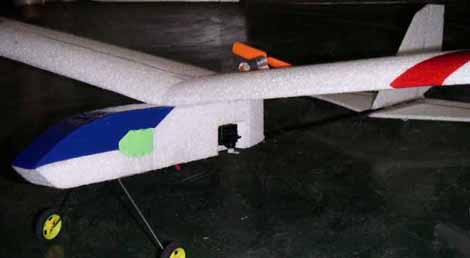

ラジコン飛行機初心者の もんな と申します。
